Фильтр сорбционной (угольной) очистки из нержавеющей стали
Фильтровальные емкости Kaufmann Technology спроектированы для широкого применения схемах водоподготовительных установок различного назначения и могут эксплуатироваться, в зависимости от типовой серии, как песочные фильтры или многослойные фильтры.
Корпус и внутренние устройства емкости изготовлены из нержавеющей стали AISI 316 L - класса.
Сорбционные (угольные) фильтры предназначены для для глубокой очистки воды и очистки сточных вод от органических веществ при фильтрации:
- Поверхностных вод
- Подземных вод
- Технических вод
- Сточных вод
- Речной воды
- Бассейнов
Основные части:
1. Напорный бак
2. Дюзовое дно
3. Угольный фильтровальный слой
Фильтр может быть оснащен запорной арматурой с ручным, электрическим или пневматическим приводом.
Описание фильтрации на угольном фильтре:
Очистка воды происходит при её прохождении через угольный слой. Вода подаётся на этот слой и во время прохождения через уголь из неё удаляются неприятные запахи, мутность, цветность, соединения железа, марганец, сероводород, остаточный хлор и органические соединения. Профильтрованная вода под фильтрационным слоем выводится из оборудования наружу для употребления или для прохождения следующих стадий обработки. Загрязнённый уголь регулярно промывается противоточной водой.
Описание конструкции.
Корпуса емкостей цилиндрические, сварные из листовой стали, с приваренными эллиптическими штампованными днищами.
Внутреннее распределительное устройство представляет собой "дюзовое дно" с установленными в нем фильтроэлементами с шириной щели 0,4 мм.
Фильтры с дюзовым дном обладают наиболее равномерным распределением воды при промывке.

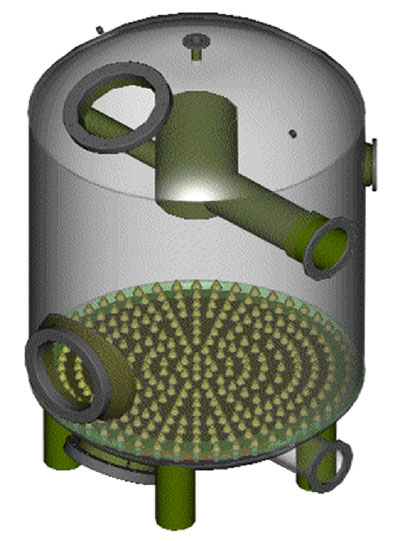

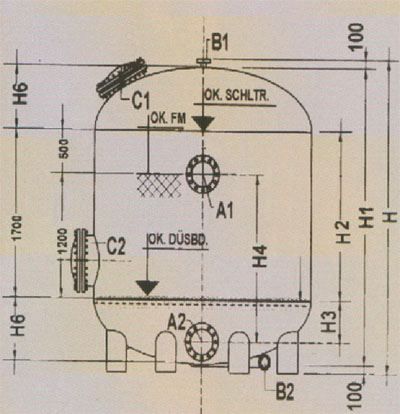

Конструкция фильтра механической очистки из нержавеющей стали
| Ø | Фильтрующая емкость изнутри |
Ø | 800 | 1000 | 1200 | 1600 | 1800 | 2000 | 2200 |
| V | Объем емкости | m³ | 1.13 | 1.76 | 2.63 | 5.42 | 7.15 | 9.1 | 11.40 |
| H | Общая высота | mm | 2260 | 2260 | 2330 | 2700 | 2815 | 2900 | 3000 |
| H 1 | Высота емкости | mm | 2060 | 2060 | 2130 | 2500 | 2615 | 2700 | 2800 |
| H 2 | Дюзовое дно | mm | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 |
| H 3 | Дюзовое дно - ось А2 / чистая вода |
mm | 80 | 80 | 120 | 150 | 200 | 200 | 200 |
| H 4 | Ось А1 сырая вода / А2 чистая вода |
mm | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 |
| H 6 | Дно емкости верх / низ | mm | 180 | 180 | 215 | 335 | 390 | 440 | 545 |
| A 1 | Вход сырой воды / концевой фланец |
DN | 80 | 100 | 125 | 150 | 200 | 200 | 200 |
| A 2 | Вход чистой воды / концевой фланец |
DN | 80 | 100 | 125 | 150 | 200 | 200 | 200 |
| B 1 | Вентиляция / концевой фланец |
DN | 40 | 40 | 50 | 50 | 50 | 50 | 65 |
| B 2 | Продувка | DN | 40 | 40 | 50 | 50 | 65 | 65 | 65 |
| C 1 | Входное отверстие / концевой фланец |
DN | 300 | 300 | 300 | 400 | 500 | 500 | 500 |
| C 2 | Технологическое отверстие / концевой фланец |
DN | 400 | 400 | 400 | 500 | 500 | 500 | 500 |
| S | Площадь фильтрации | m² | 0.5 | 0.8 | 1.2 | 2.0 | 2.5 | 3.14 | 3.8 |
